【図解】スマートファクトリーとは？概念図・構成図でわかる仕組みとロードマップ

スマートファクトリー化を進めたいものの、「テキストの説明だけでは全体像が掴みにくい」「社内プレゼンや企画書で使える、わかりやすい概念図や構成図を探している」という方は多いのではないでしょうか。

本記事では、スマートファクトリーの仕組みやシステム連携を直感的に理解できる「概念図」や「構成図」を用いながら、基礎知識から導入メリット、経済産業省が推奨するロードマップまでを網羅的に解説します。経済産業省の「ものづくり白書」など、公的で信頼性の高い資料を企画書に落とし込む際のポイントも整理しています。

さらに、工場内のデジタル化を進める際に見落とされがちな「受発注・保守部品販売領域のデータ連携」における落とし穴と、その根本的な解決策まで踏み込んで解説します。

【概念図】スマートファクトリー（スマート工場）とは？

スマートファクトリーの全体像を視覚的に把握するための概念と、従来の工場との違いを解説します。

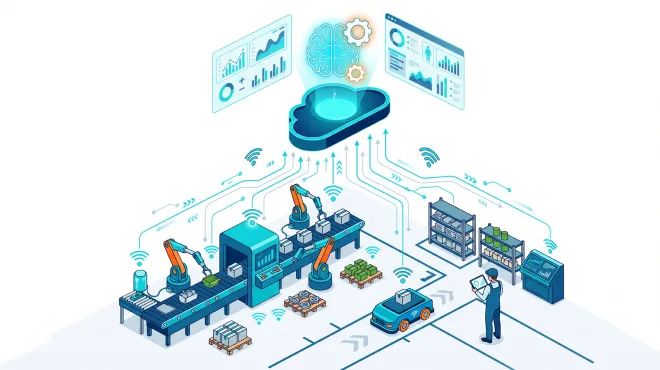

スマートファクトリーの定義と全体イメージ

スマートファクトリー（スマート工場）とは、工場内の様々な機器、設備、作業員のデータがネットワークを通じて連携し、生産プロセスの最適化や自動化を実現する先進的な工場のことです。

概念図で示されるように、センサーから収集された現場のデータがクラウド上に集約され、AIによって分析されることで、設備の異常検知や生産計画の自動調整が行われます。これにより、経験や勘に頼らないデータ駆動型のものづくりが可能になります。

従来の工場との違い

従来の工場とスマートファクトリーの決定的な違いは、「データの繋がり（ネットワーク接続）」にあります。

従来の工場では、各設備や生産ラインが独立して稼働する「スタンドアロン型」が一般的でした。ある工程でトラブルが発生しても、他の工程に情報が伝わるまでにタイムラグがあり、生産全体のボトルネックになりやすい構造です。

一方、スマートファクトリーでは、主要な設備がIoT（モノのインターネット）によって接続されています。前工程の遅れや設備の不調がリアルタイムで後工程や管理システムに共有されるため、工場全体が1つの生き物のように連動して動くのが特徴です。

製造業DX（デジタルトランスフォーメーション）との違い

スマートファクトリーと製造業DXは混同されがちですが、対象とする範囲が異なります。

スマートファクトリーは、「製造現場（工場内）」のデジタル化と生産性向上を目的とした取り組みです。対して製造業DXは、工場のデジタル化にとどまらず、製品の企画、設計、販売、アフターサービスに至るまで、企業全体のビジネスモデルや企業文化を変革することを指します。

つまり、スマートファクトリーは、製造業DXという大きな枠組みを構成する重要な要素の1つと位置づけられます。

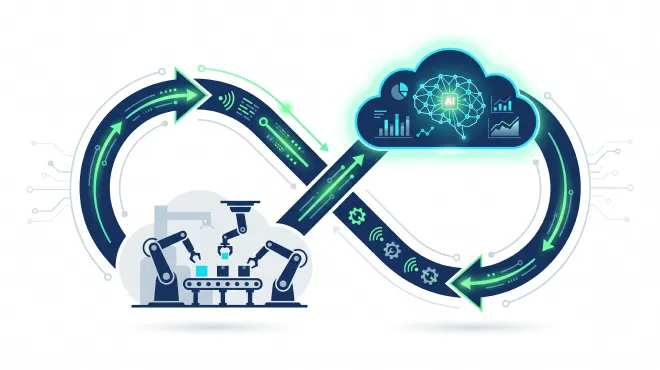

CPS（サイバーフィジカルシステム）の概念図とループ構造

スマートファクトリーの根幹をなす理論が「CPS（Cyber-Physical System：サイバーフィジカルシステム）」です。

CPSとは、現実世界（フィジカル空間）と仮想空間（サイバー空間）を高度に融合させ、現実の課題を解決する仕組みのことです。以下の3つのステップで継続的なループを構築します。

この「現実からデータを吸い上げ、仮想空間で最適化し、再び現実を動かす」というCPSのループ構造こそが、スマートファクトリーが自律的に進化し続ける理由です。

製造業でスマートファクトリーが注目されている理由

製造業においてスマートファクトリーの構築が急務となっている背景には、深刻な労働人口の減少があります。熟練技術者の高齢化と退職が進む中、技術の継承や品質の維持が困難になっています。

また、グローバル競争の激化により、多品種少量生産への対応や、リードタイムの短縮が強く求められています。消費者ニーズの多様化に柔軟に応えつつ、コスト競争力を保つためには、デジタル技術を活用した徹底的な効率化が重要です。

【構成図】スマートファクトリーを実現するシステムアーキテクチャと5つの技術要素

スマートファクトリーは、単一のシステムではなく、複数の技術要素が階層的に連携することで機能します。各システムがどのように連携しているかを解説します。

【国際・国内標準モデル図】RAMI4.0とIVRA（IVI）

スマートファクトリーのアーキテクチャを設計する際、世界的に参照されている「標準モデル」が存在します。企画書等で公式な概念図が求められる場合は、以下の2つを押さえておく必要があります。

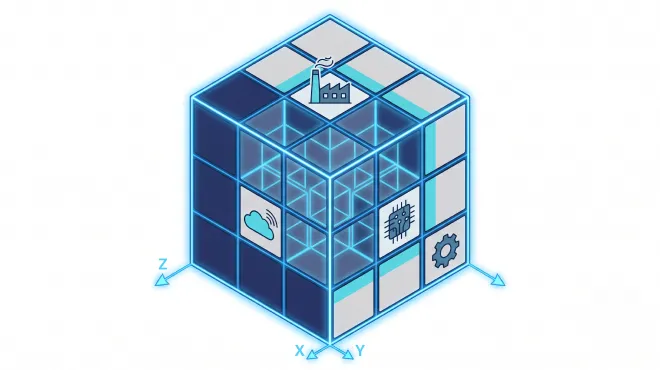

RAMI4.0（Reference Architectural Model Industrie 4.0） ドイツが提唱する「インダストリー4.0」の公式な参照アーキテクチャモデルです。「製品のライフサイクル」「システムの階層（エッジからクラウドまで）」「ITのレイヤー」という3つの軸（3次元のキューブ状）で、製造業の幅広い要素をマッピング・定義する世界標準の概念図です。
IVRA（Industrial Value Chain Reference Architecture） 日本の製造業の実態（現場のカイゼン力）に合わせて、IVI（インダストリアル・バリューチェーン・イニシアティブ）が提唱している日本版の参照アーキテクチャです。現場の作業単位を「SMU（Smart Manufacturing Unit）」というブロックに見立ててネットワークで繋ぐ、現場主導の構成図として知られています。
自社のシステム設計が、これらの国際・国内標準モデルのどこに位置づけられるのかをマッピングすることで、構想の説得力が高まります。

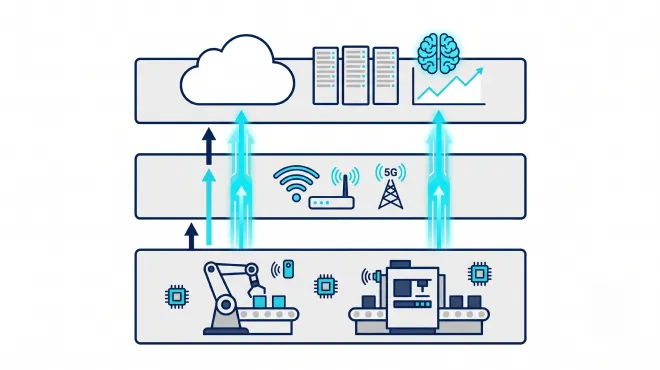

【階層構造図】エッジ層・ネットワーク層・クラウド層のアーキテクチャ

スマートファクトリーのシステムアーキテクチャは、大きく3つの階層（レイヤー）で構成されます。

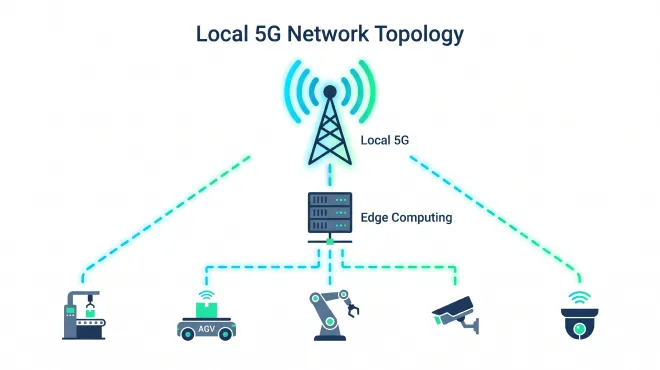

【ネットワーク構成図】ローカル5Gと工場内通信インフラ

上記の「ネットワーク層」をさらにブレイクダウンしたものが、以下のネットワーク構成図です。スマートファクトリーでは、膨大なデータを遅延なく処理するために、用途に応じた通信インフラの使い分けが求められます。

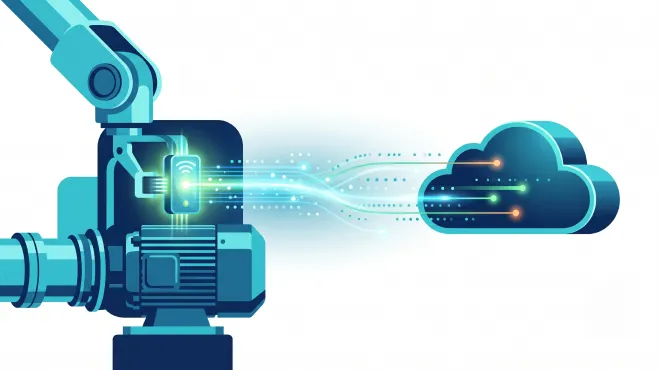

IoT（モノのインターネット）によるデータ収集

IoTは、スマートファクトリーのデータ収集を担う中核技術です。

設備に取り付けられた温度センサーや振動センサーが、稼働状況をリアルタイムで取得します。これにより、「いつ、どの機械が、どのような状態で動いているか」という現場のブラックボックス化されていた情報が可視化されます。

ビッグデータ解析・AIによる最適化

クラウド層に蓄積された膨大なデータ（ビッグデータ）は、AIによって解析されます。

人間の目では見逃してしまうような微細なデータの変化から、設備の故障予兆を検知したり、過去の生産データから最適な生産スケジュールを自動で立案したりすることが可能です。AIの判断結果はエッジ層へフィードバックされ、現場の制御に活かされます。

デジタルツインによる仮想空間でのシミュレーション

デジタルツインとは、現実の工場と同等の環境を、デジタル空間上に「双子」のように再現する技術です。

新しい生産ラインを立ち上げる際や、機器の配置を変更する際、まずはデジタルツイン上でシミュレーションを行います。これにより、物理的な手戻りや手待ち時間を削減し、最適な稼働条件を事前に特定することができます。

ERP・MESなどの基幹システム連携

工場内の最適化には、現場の機器制御だけでなく、上位の業務システムとの連携が重要です。

製造実行システム（MES）が現場の作業手順や進捗を管理し、さらに全社的な資源を管理する基幹システム（ERP）とデータ連携を行います。これにより、受注状況や在庫データに基づいた、無駄を最小限に抑えた生産計画の実行が可能になります。

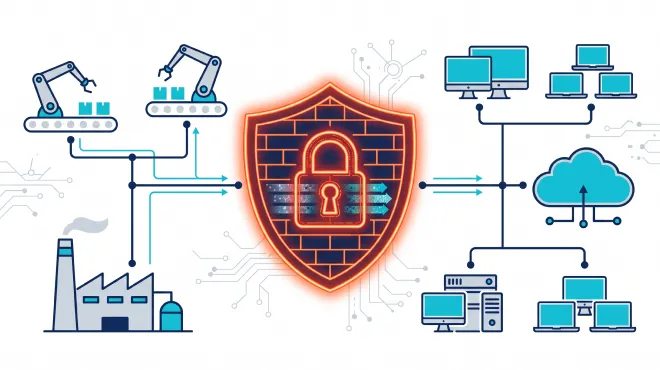

セキュリティ対策（サイバー・フィジカル）

ネットワークに接続されるスマートファクトリーは、サイバー攻撃のリスクに晒されます。特に、オフィス側の情報システム（IT）と工場側の制御システム（OT）を繋ぐ境界線は、最も強固な防御が求められるポイントです。

従来は外部から独立していたOTネットワークがITと繋がることで、ランサムウェア等の感染による工場の操業停止といった甚大な被害を招く恐れがあります。そのため、ITとOTの間にDMZ（非武装地帯）を設けて直接の通信を遮断する「ネットワークのセグメンテーション（分離）」や、各機器のエンドポイントセキュリティ強化など、サイバーとフィジカルの双方を守る堅牢なセキュリティアーキテクチャの設計が必須です。

【現場イメージ図】スマートファクトリーの具体的なユースケース

概念や構成だけでなく、実際の製造現場でスマートファクトリー技術がどのように活用されているのか、具体的なユースケースを解説します。

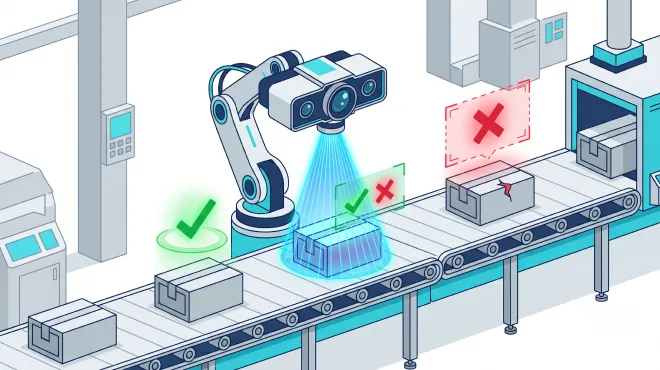

AI外観検査による品質管理の自動化

製品の品質管理において、AIを用いた外観検査システムが導入されています。

高解像度カメラで撮影した製品の画像を、AIが瞬時に解析し、微小なキズや欠陥を判別します。目視検査による見落としや、作業員の疲労による判定のばらつきを低減し、一貫した高い品質基準を維持することができます。

AGV（無人搬送車）による工場内物流の最適化

工場内の部品や製品の運搬には、AGV（無人搬送車）やAMR（自律走行搬送ロボット）が活躍します。

システムからの指示を受け、AGVが最適なルートを計算して必要な部品を必要なタイミングで各工程へ供給します。これにより、運搬に関わる人的リソースを削減し、作業員はより付加価値の高い業務に専念できるようになります。

稼働状況の可視化ダッシュボード（アンドン）

工場の稼働状況は、大型モニターやタブレット上のダッシュボード（電子アンドン）でリアルタイムで可視化されます。

設備の稼働率、生産目標に対する進捗、不良品の発生率などが一目で把握できます。異常が発生した場合は即座にアラートが表示されるため、現場の管理者は迅速な意思決定とトラブル対応を行うことが可能です。

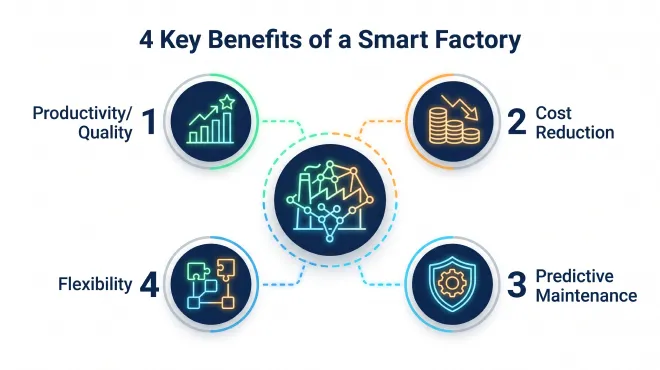

スマートファクトリー導入がもたらすメリット

スマートファクトリーの導入は、企業に多大なメリットをもたらします。社内稟議や企画書でそのまま活用できるよう、代表的な4つの導入効果を体系的に整理しました。

生産性の大幅な向上と品質の安定化

最大のメリットは、生産性の向上と品質の安定化です。データの可視化によって工程のボトルネックが特定され、無駄な手待ち時間や仕掛品が削減されます。また、機械による精密な制御とAI検査により、属人性を抑えた安定した品質のものづくりが実現します。

コスト削減と資源の効率的活用

エネルギー消費量の監視や、材料の歩留まり向上により、製造コストを大幅に削減できます。また、在庫データと生産計画がリアルタイムで連動することで、過剰在庫の保有を防ぎ、キャッシュフローの改善にも貢献します。

設備の故障未然防止（予知保全）とアフターサービスの強化

IoTデータの解析により、設備が停止する前に部品の摩耗や異常を検知する「予知保全」が可能になります。突発的なライン停止（ダウンタイム）を防ぐことは、機会損失の回避に直結します。また、自社製品にIoTを組み込むことで、出荷後の製品の稼働状況を把握し、適切なタイミングで保守部品を供給する高度なアフターサービスの展開が可能になります。

柔軟な生産体制の確立とイノベーションの促進

市場の需要変動に対して、機敏に対応できる柔軟な生産体制（マスカスタマイゼーション）が構築できます。また、蓄積された膨大なデータを分析することで、既存製品の改善点や新製品開発のヒントを発見し、企業全体のイノベーションを促進する基盤となります。

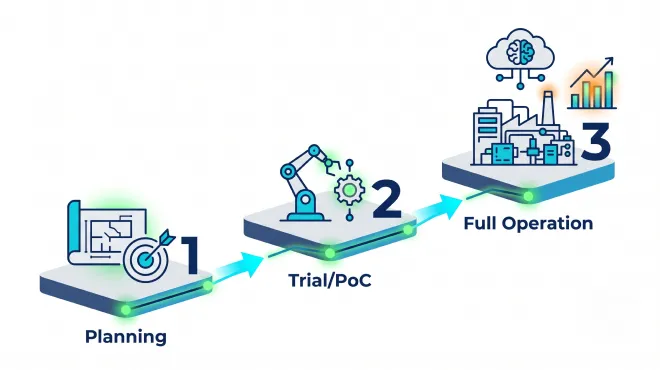

【ロードマップ図】スマートファクトリー構築の進め方（経済産業省推奨）

スマートファクトリー化は一朝一夕には実現しません。「何から始めればいいのか」という課題に対し、経済産業省の資料などに基づく段階的な進め方を解説します。

自社の現在地を知る「スマートファクトリー成熟度レベル」

ロードマップを描く前に、まずは自社工場が現在どの段階にあるのかを客観的に把握することが重要です。一般的に、スマートファクトリーの成熟度は以下の4つのレベル（段階）に分類されます。

多くの企業はレベル1〜2の壁に直面しています。自社が今どのレベルにいるのかを定義することで、次に投資すべきシステムが明確になります。

ステップ1：スマート化の構想策定（目標の明確化）

最初のステップは、自社が解決すべき課題を洗い出し、スマート化の目的を明確にすることです。

経済産業省の「ものづくり白書」などの公的資料を引用し、品質向上、コスト削減、リードタイム短縮など、どの指標を改善するのかを定義します。この構想策定フェーズで、経営層から現場まで一貫したビジョンを共有することが、プロジェクト成功の鍵を握ります。

ステップ2：トライアル・システム導入（PoC・スモールスタート）

構想が固まったら、いきなり工場全体をシステム化するのではなく、特定のラインや工程に絞ってトライアル（PoC：概念実証）を行います。

スモールスタートでセンサーの設置やデータの収集を行い、想定した効果が得られるかを検証します。この段階で、現場の作業員が新しいシステムやダッシュボードを使いこなせるかといった、運用面での課題も抽出・改善します。

ステップ3：本格運用と継続的な業務プロセス変革

トライアルで有効性が確認できたら、対象範囲を工場全体、あるいは他拠点へと拡大し、本格運用へ移行します。

システムを導入して終わりではなく、収集したデータを基に継続的な業務改善（PDCAサイクルの実行）を行うことが重要です。現場のフィードバックをシステムに反映させ、プロセスを常に最適化し続ける体制を構築します。

スマートファクトリー化を阻む「受発注・保守部品領域」の落とし穴

工場内のデジタル化やIoT導入が進んでも、サプライチェーン全体の最適化には至らないケースが多発しています。見落とされがちな「外部連携」の落とし穴について解説します。

予知保全アラートが鳴っても部品が届かない「連携の断絶」

IoTによる予知保全システムを導入し、「この設備はあと1週間でベアリングが摩耗する」というアラート（工場側のデータ）が出たとします。

しかし、その保守部品を調達するための受発注システム（外部との連携）が分断されている場合、結局は担当者がメーカーや代理店に電話で在庫確認を行い、手配しなければなりません。工場内のデータがどれだけ高度化されても、部品供給のプロセスがアナログであれば、設備のダウンタイムを防ぐことは困難です。

工場内はデジタル化されても、受注が「FAX・電話」のままという矛盾

ERPやMESを導入し、工場内の生産計画が自動化されても、顧客や代理店からの注文が「FAX・電話」のままという企業は少なくありません。

FAXの注文書をオペレーターが目視で確認し、基幹システムに手入力するプロセスが残っている限り、タイムラグや入力ミスが発生します。需要データがリアルタイムで生産現場に伝わらないため、真のスマートファクトリーが目指す「データ駆動型の柔軟な生産体制」は十分に機能しない恐れがあります。

一般的なSaaS・BtoBカート導入の限界（SaaSの罠）

受発注業務をデジタル化しようと、一般的なSaaS型のBtoBカートシステムを導入する企業もあります。しかし、製造業特有の要件において限界に直面します。

製造業では、「代理店ごとの複雑な価格設定（掛け率）」「過去の納入機器に適合する部品の検索要件」など、独自の商流が存在します。一般的なSaaSではこれらの複雑な要件への対応が難しく、既存の基幹システム（ERP）や倉庫システムとの深い連携が困難な場合があります。結果として、「システムに自社の業務を合わせる妥協」を強いられ、現場に手作業の負担が残り続ける懸念があります。

【解決策】製造業の複雑な商流・基幹連携を実現するBtoB受発注DX基盤

工場内のデータと、外部との受発注データをシームレスに繋ぎ、スマートファクトリー構想を完結させるための最適なシステム基盤を解説します。

EC-CUBE Enterprise for AfterMarket

一般的なSaaSの課題を解決し、製造業の複雑な商流をデジタル化する第三の選択肢が、産業機器・業務用機器メーカー向けの保守部品販売・BtoB受発注DX基盤「EC-CUBE Enterprise for AfterMarket」です。

特定のベンダーに依存しないオープンソース由来の柔軟性を持ち、自社の「デジタル資産」としてシステムを所有・蓄積できます。フルスクラッチ開発よりも安価でスピーディに構築でき、パッケージシステムよりも自由なカスタマイズが可能です。

適合部品の特定から見積・承認・発注、再注文機能を一元化し、各社固有の複雑な掛け率設定や、既存の基幹システム（ERP）・WMSとのシームレスなデータ連携を実現します。これにより、受発注から工場内の生産計画まで、一気通貫のデジタル化が可能になります。

業務整理から伴走する「EC-CUBE Industry Experts」

「システムを構築したいが、製造業の複雑な業務要件を理解してくれるベンダーがいない」「既存システムとの連携において、何から要件定義すればいいか分からない」という課題を抱える企業も多いでしょう。

そのような場合は、業界実務を知る専門家集団「EC-CUBE Industry Experts」が有効です。単なるシステム開発にとどまらず、事業の目的から業務課題の整理、実現方針の策定、そしてBtoB受発注システムの構築まで、一気通貫で伴走支援を行います。「システムは作れるが業務が分からない」という一般的なシステムベンダーの課題を乗り越え、着実なDX推進をサポートします。

基幹システム連携による製造業・BtoBのDX成功事例

複雑な商流や基幹システム連携の課題をクリアし、BtoB受発注のDX化に成功した実際の事例を紹介します。

事例1：基幹・倉庫データ連携によるBtoB受発注業務の効率化（オフィスコム株式会社様）

オフィス家具の製造・販売を行うオフィスコム株式会社様は、顧客からの帳票の即時発行要望への対応と、手作業による帳票作成業務の削減が課題でした。

EC-CUBEをベースに、既存の基幹データベースや倉庫データと連携する仕組みを構築しました。複数倉庫をまたぐ在庫データや納期データを商品データに取り込むことで、顧客に対して「正確な最短お届け日の自動提案」が可能になりました。さらに、手作業で行っていた帳票発行が自動化されたことで、バックオフィス業務の削減を実現しています。

事例2：特殊な商流と社内販売条件のシステム化（株式会社小学館パブリッシング・サービス様）

株式会社小学館パブリッシング・サービス様は、一般的なカートシステムでは対応が困難な、特殊な販売形態や条件のシステム化が課題でした。

EC-CUBEの柔軟なカスタマイズ性を活かし、複雑な権限設定や割引ルールの適用、特定の顧客層に向けたクローズドな販売環境を構築しました。パッケージの基本機能を活かしつつ、自社独自の販売形態にシステムを適合させることで、利用者の利便性向上と管理の適正化に成功しています。

まとめ：イメージ図を活用してスマートファクトリー構想を加速させよう

スマートファクトリーは、IoTやAI、デジタルツインといった技術要素が階層的に連携し、工場全体の生産性を大きく向上させる仕組みです。社内での理解を深め、プロジェクトを推進するためには、概念図や構成図を用いた視覚的な共有が非常に有効です。

しかし、真のスマートファクトリー化を実現するためには、工場内のデジタル化だけでは不十分な場合があります。「受発注・保守部品販売」といった外部との接点を含めたサプライチェーン全体のデータ連携が重要です。

自社の複雑な商流や既存の基幹システムに合わせた柔軟なシステム構築基盤を選定し、工場と顧客をシームレスに繋ぐ次世代の製造業DXを実現しましょう。
